抗震支架系统
什么是抗震支架系统?
抗震支架系统

南通正道抗震支架系统为确保抗震支架整体保障性,南通正道抗震支架所有部件(槽钢、抗震连接件、螺杆、锚栓、立管管束、钢梁及檩条夹钳、环状管吊、防震斜撑系统、防震钢吊件与支撑)均由本公司工厂提供,避免从不同供应商采购出现的质量参差不齐、型号规格差异等问题,同时南通正道公司还提供免费技术支持、安装指导等服务。

立刻咨询

抗震支架系统标准

《建筑机电工程抗震设计规范》GB50981-2014,于2014年10月9日发布,于2015.8.1起正式颁布实施,并做了如下强制规定: 1.0.4抗震设防烈度为6度及6度以上地区的建筑机电工程须进行抗震设计。 3.1.6本条对不需抗震设防的设备做出了规定,对于需进行抗震设防的大于1.8KN的设备应主要包含以下内容:

矩形截面面积

悬吊管道中重力大于1.8KN的设备。

管道系统

矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统。

抗震支架系统标准


设备重力

DN65以上的生活给水、消防管道系统。

内径

对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。

抗震支架系统作用

减少灾害

减少灾害

减轻地震破坏,防止次生灾害,减少经济损失

安全先进

可靠放心

保障可靠、技术完善

经济方便

经济方便

经济合理、维护管理方便

抗震支架系统原理

抗震支架系统原理

通过对机电管线及设备的地震作用进行分析,并对管线及设备与结构体系间设置抗震连接,使机电管线及设备与建筑结构体建立可靠连接,可将机电管线及设备承受的地震作用全部传递到结构构件上,使其遭遇到设防烈度的地震影响后能迅速恢复运转,进而达到尽快恢复建筑物使用功能的目的。

抗震支架安装示意图

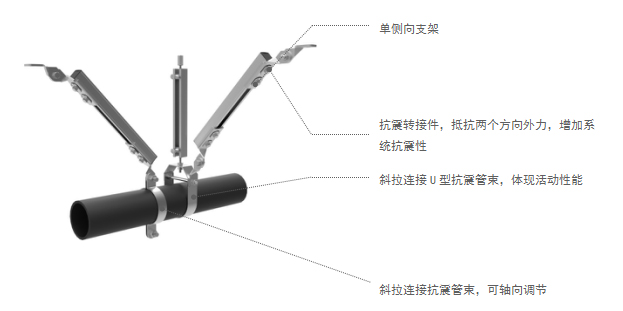

管道抗震支吊架使用形式示例

管道抗震支吊架使用形式示例

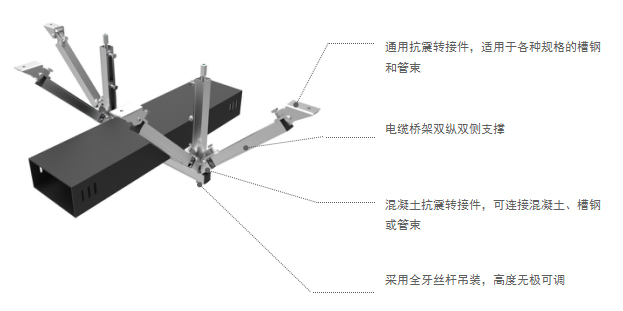

电缆桥架抗震支吊架使用形式示例

电缆桥架抗震支吊架使用形式示例

矩形风管抗震支吊架使用形式示例

矩形风管抗震支吊架使用形式示例

组合抗震支吊架使用形式示例

组合抗震支吊架使用形式示例
