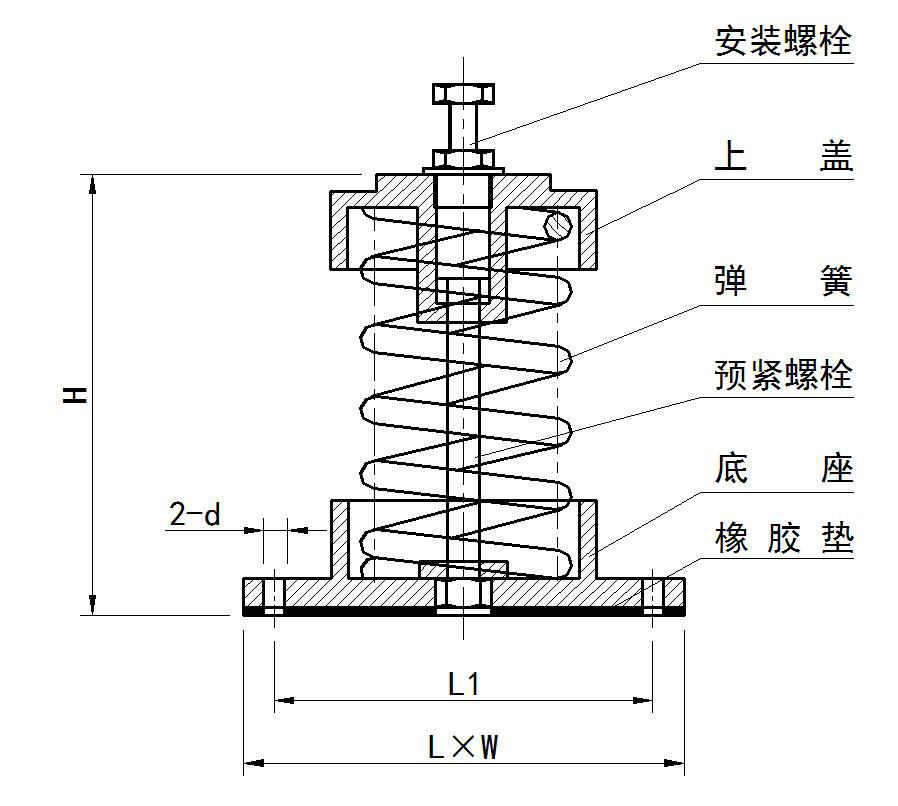

ZDS 型弹簧隔振器为外置式金属弹簧隔振装置，上壳配有调节螺栓可适当调整隔振器安装高度，底座用连接钢 板并配备地脚螺栓安装孔，弹簧呈预压缩变形，具有较强的稳定特性。该产品特别适用于水泵、风机、空调机 等机械设备的振动隔离和仪器仪表的消极隔振。
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
| 品号 | 荷载 | 变形量 | 竖向刚度 | 自振频率 | 外形尺寸（mm） | |||||||
| 预压 | 额定 | MAX | H | L | L1 | W | M | D | ||||
| ZDS-30 | 22 | 30 | 45 | 25 | 11 | 3.0 | 95 | 110 | 85 | 70 | 8 | 9 |
| ZDS-60 | 45 | 60 | 90 | 25 | 23 | 3.1 | 105 | 130 | 100 | 90 | 10 | 11 |
| ZDS-90 | 70 | 90 | 140 | 25 | 35.5 | 3.1 | 130 | 130 | 100 | 90 | 12 | 13 |
| ZDS-120 | 90 | 120 | 180 | 25 | 47 | 3.1 | ||||||
| ZDS-150 | 112 | 150 | 225 | 30 | 50 | 2.9 | 145 | 160 | 130 | 110 | 14 | 15 |
| ZDS-180 | 135 | 180 | 270 | 30 | 60.5 | 2.9 | 173 | 180 | 145 | 120 | 14 | 15 |
| ZDS-270 | 200 | 270 | 400 | 30 | 90 | 2.9 | ||||||
| ZDS-420 | 280 | 420 | 560 | 35 | 120 | 2.7 | 173 | 200 | 160 | 130 | 16 |
17 |
| ZDS-530 | 350 | 530 | 700 | 35 | 150 | 2.7 | ||||||
