  • ZDM型限位式弹簧隔振器
ZDM型限位式弹簧隔振器


全国热线

021-68381285

产品展示

正道瑞特斯

成品抗震支架系统解决方案

ZDS型弹簧隔振器

产品概述

正道瑞特斯

成品抗震支架系统解决方案

ZDM 型限位式弹簧隔振器上下壳体采用优质铸件材料浇制而成,底座四角设有限位装置,防止设备横向移位,并具有抗震功能。隔振器两端用连接拉杆使减振器产生预应力,具有较强的稳定性能。隔振器四角安装橡胶嵌条,具有较大的阻尼特性。该产品特别适用于空调机组、冷水机组、冷却塔、风机、水泵等机械设备的振动隔离和噪声控制。

示意图

正道瑞特斯

成品抗震支架系统解决方案

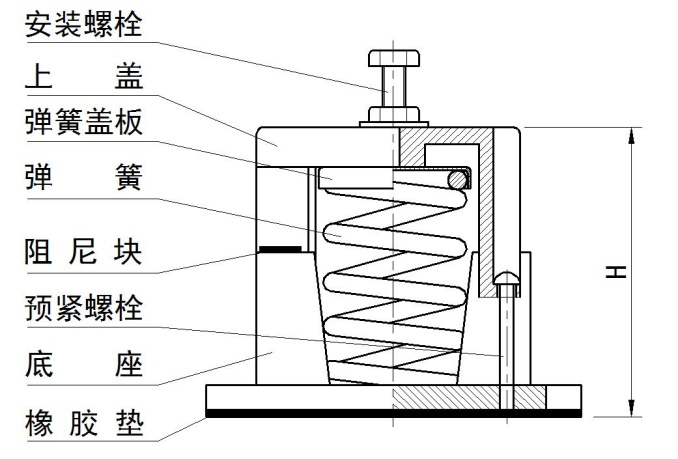

ZDM 型限位式弹簧隔振器 示意图1

ZDM 型限位式弹簧隔振器 示意图2

型号代义

正道瑞特斯

成品抗震支架系统解决方案


ZDM 型限位式弹簧隔振器 型号代义

技术参数及外形尺寸

正道瑞特斯

成品抗震支架系统解决方案

型号 荷载(kg) 静挠度(mm) 竖向刚度(kg/cm) 自振频率(Hz) 荷载外形尺寸
预压 额定 max H W L1 L2 L3 M D
ZDM-50 25 50 75 50 10 2.2 175 115 250 215 185 M16 Ø14
ZDM-100 50 100 150 50 20 2.2
ZDM-150 75 150 225 50 30 2.2
ZDM-200 100 200 300 50 40 2.2
ZDM-300 150 300 375 50 60 2.2
ZDM-500 250 500 750 50 100 2.2
ZDM-600 300 600 900 50 120 2.2
ZDM-700 350 700 1050 50 150 2.2
ZDM-1000 500 1000 1500 50 200 2.2
ZDM-1300 650 1300 1950 50 200 2.2
