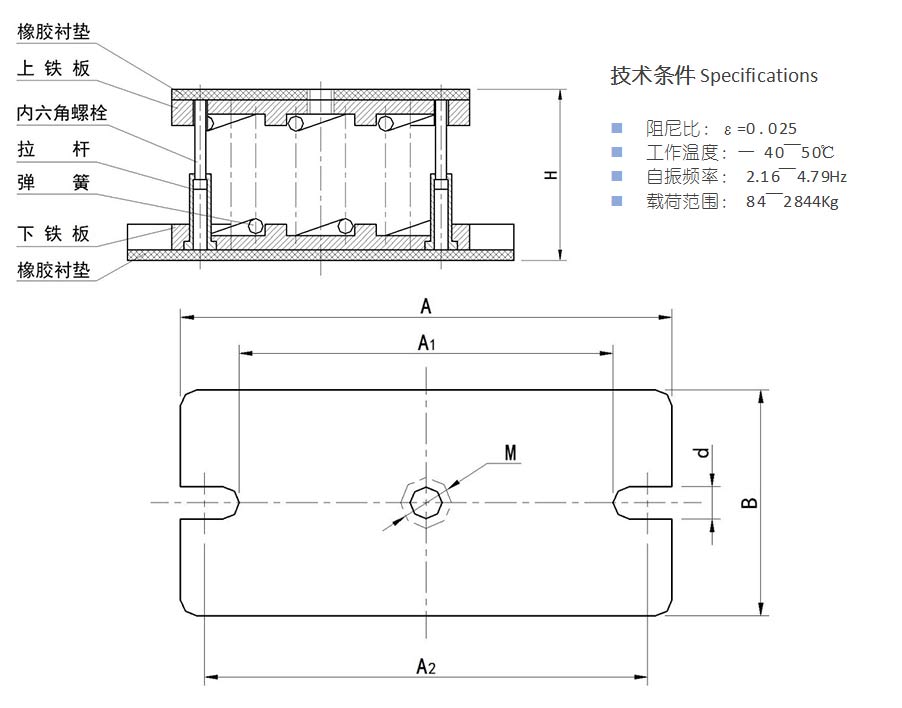

| 型号 | 载荷(kg) | 竖向 | 额定载荷下 | 外型尺寸(mm) | ||||||||
| 总刚度 | 自振频率 | |||||||||||
| 预压P1 | 额定P2 | 最大P3 | (kg/cm) | (Hz) | H | A | A1 | A2 | B | M | 2-d | |
| ZDE1-1 | 84 | 130 | 168 | 48 | 3.08 | 100 | 230 | 190 | 210 | 132 | 12 | 12 |
| ZDE1-2 | 105 | 160 | 210 | 60 | 3.08 | |||||||
| ZDE1-3 | 126 | 190 | 252 | 72 | 3.08 | |||||||
| ZDE1-4 | 141 | 210 | 282 | 81 | 3.08 | |||||||
| ZDE1-5 | 157 | 235 | 314 | 90 | 3.08 | |||||||
| ZDE1-6 | 172 | 260 | 344 | 99 | 3.08 | |||||||
| ZDE2-1 | 116 | 180 | 232 | 64 | 3.02 | 105 | 280 | 235 | 250 | 160 | 14 | 14 |
| ZDE2-2 | 145 | 220 | 290 | 80 | 3.02 | |||||||
| ZDE2-3 | 174 | 260 | 348 | 96 | 3.02 | |||||||
| ZDE2-4 | 200 | 300 | 400 | 110 | 3.02 | |||||||
| ZDE2-5 | 226 | 340 | 452 | 123 | 3.02 | |||||||
| ZDE2-6 | 252 | 380 | 504 | 137 | 3.02 | |||||||
| ZDE3-1 | 240 | 360 | 480 | 141 | 3.12 | 130 | 280 | 235 | 250 | 160 | 14 | 14 |
| ZDE3-2 | 300 | 450 | 600 | 177 | 3.12 | |||||||
| ZDE3-3 | 360 | 540 | 720 | 212 | 3.12 | |||||||
| ZDE3-4 | 398 | 600 | 796 | 235 | 3.12 | |||||||
| ZDE3-5 | 436 | 650 | 872 | 259 | 3.12 | |||||||
| ZDE3-6 | 474 | 710 | 948 | 282 | 3.12 | |||||||
| ZDE4-1 | 440 | 660 | 880 | 200 | 2.74 | 160 | 225 | 285 | 310 | 194 | 16 | 16 |
| ZDE4-2 | 550 | 825 | 1100 | 250 | 2.74 | |||||||
| ZDE4-3 | 660 | 990 | 1320 | 300 | 2.74 | |||||||
| ZDE4-4 | 716 | 1070 | 1432 | 324 | 2.74 | |||||||
| ZDE4-5 | 772 | 1160 | 1544 | 348 | 2.74 | |||||||
| ZDE4-6 | 828 | 1240 | 1656 | 372 | 2.74 | |||||||
| ZDE5-1 | 640 | 960 | 1280 | 242 | 2.5 | 170 | 390 | 334 | 360 | 226 | 18 | 18 |
| ZDE5-2 | 800 | 1200 | 1600 | 302 | 2.5 | |||||||
| ZDE5-3 | 960 | 1440 | 1920 | 362 | 2.5 | |||||||
| ZDE5-4 | 1114 | 1670 | 2228 | 420 | 2.5 | |||||||
| ZDE5-5 | 1268 | 1900 | 2536 | 478 | 2.5 | |||||||
| ZDE5-6 | 1422 | 2130 | 2844 | 536 | 2.5 | |||||||
