ZDE2型预应力阻尼弹簧隔振器采用少数不同的压缩螺旋弹簧组合，可在同一隔振体系中，使用各隔振器 高度、自振频率相同，而各支承点载荷不同的隔振器，能解决隔振体系重心不均时的隔振问题。隔振器通过拉杆的作用，使弹簧产生预压缩变形，从而确保隔振器的使用稳定性。

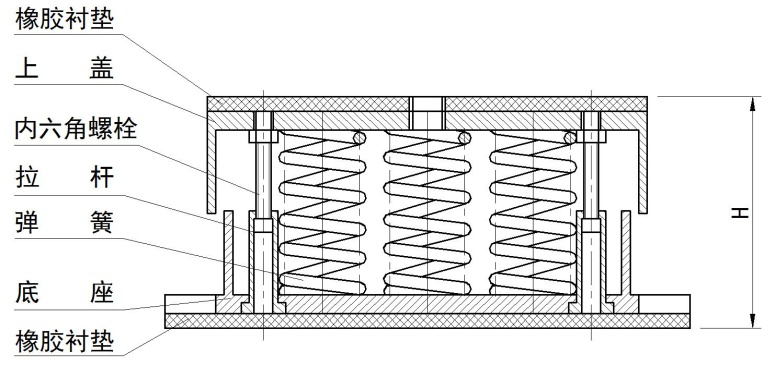

ZDE2型预应力阻尼弹簧隔振器为封闭式结构，上下端面粘贴像胶衬垫，可通过固定孔连接上下端面，也可直接放置在底座与支承结构之间。弹簧外圈包套不锈钢气液网丝作为阻尼材料，阻尼系数大。因此，具有结构合理、性能稳定、使用方便等特点，特别适用于大型机械设备以及隔声房、消声室的基础隔振。
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
| 型号 | 荷载 |
竖向总刚度 (kg/cm) |
自振频率(Hz) | 外形尺寸(AxBxH) | ||
| 预压P1 | 预压P2 | max P3 | ||||
| ZDE2-450 | 300 | 450 | 600 | 177 | 3.12 | 300x200x130 |
| ZDE2-600 | 400 | 600 | 800 | 235 | 3.12 | 300x200x130 |
| ZDE2-750 | 500 | 750 | 1000 | 282 | 3.12 | 300x200x130 |
| ZDE2-1000 | 700 | 1000 | 1300 | 280 | 2.50 | 400x300x150 |
| ZDE2-1200 | 850 | 1200 | 1700 | 340 | 2.50 | 400x300x150 |
| ZDE2-1500 | 1000 | 1500 | 2000 | 420 | 2.74 | 400x300x170 |
| ZDE2-2000 | 1400 | 2000 | 2800 | 530 | 2.74 | 400x300x170 |
| ZDE2-2500 | 1500 | 2500 | 3500 | 750 | 2.74 | 400x300x170 |
| ZDE2-3500 | 2400 | 3500 | 4600 | 880 | 2.50 | 300x300x175 |
| ZDE2-5000 | 3500 | 5000 | 6500 | 1320 | 2.50 | 400x300x175 |
| ZDE2-6500 | 5000 | 6500 | 8000 | 2068 | 2.50 | 500x300x175 |
| ZDE2-10000 | 7500 | 10000 | 15000 | 3100 | 2.50 | 500x400x175 |
