  • XB-P2000/悬臂支架

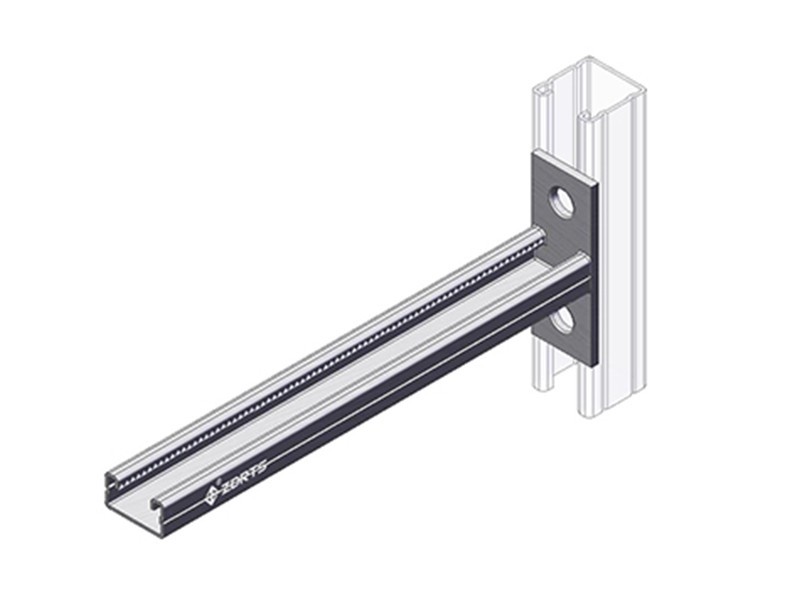

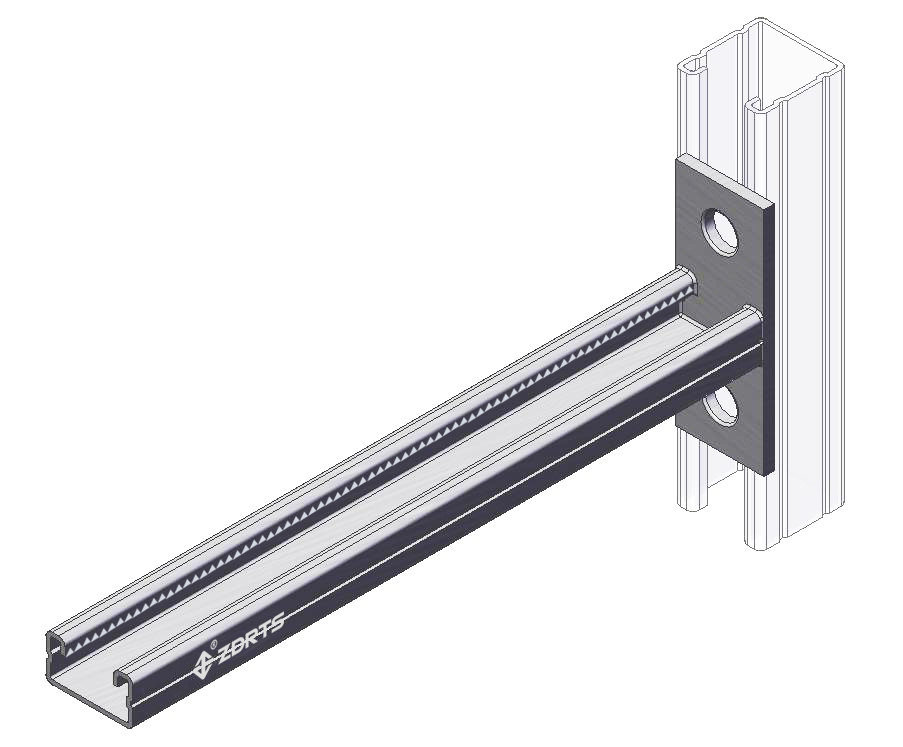

XB-P2000/悬臂支架
材料规格

【组成构件】:P2000

【孔洞尺寸】:14mm

【孔洞间距】:20.5mm距端部外边缘

规格可以按照需求定制

全国热线

021-68381285

产品展示

正道瑞特斯

成品支架系统解决方案

32-XB-P2000

产品特点

正道瑞特斯

成品支架系统解决方案

结构功能
提供150mm至900mm支撑悬臂支架,使用P4000 41x41mm支架组合而成
应用范围
该悬臂支架广泛用于各种支撑系统
表面处理
镀锌板、热浸锌、可定制
安装简易
安装简易,外观美观
遵循规范
统一标准《碳素结构钢》GB/T 700;冷弯薄壁型钢结构技术规范GB50018
技术参数

正道瑞特斯

成品支架系统解决方案


所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018

并使用Min屈服强度Fy为200MPa

所示结果按照均布荷载,两端简支,同时挠度值对应大应力值

跨度 XB-P4000-150
XB-P4000-300 XB-P4000-450 XB-P4000-600 XB-P4000-750 XB-P4000-900
长度(mm)

150

300 450 600 750 900
推荐设计值(kN)
Q235B 0.85 0.42 0.28 0.21 0.17 0.14
Q345B
1.25 0.62 0.41 0.31 0.24 0.20
