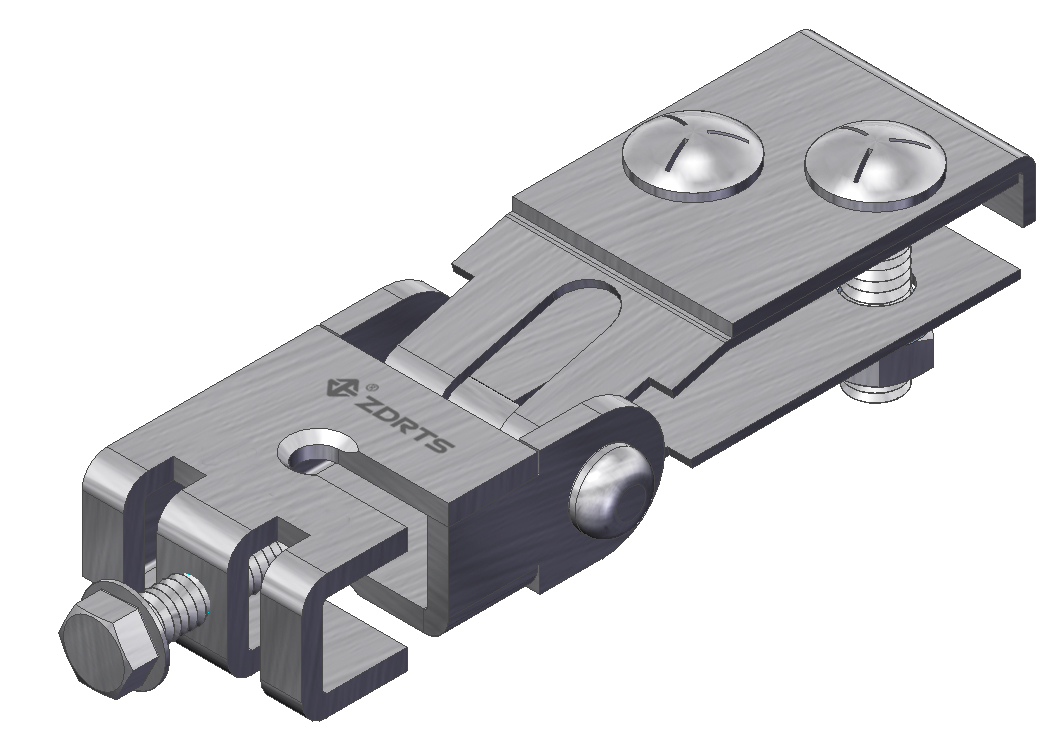

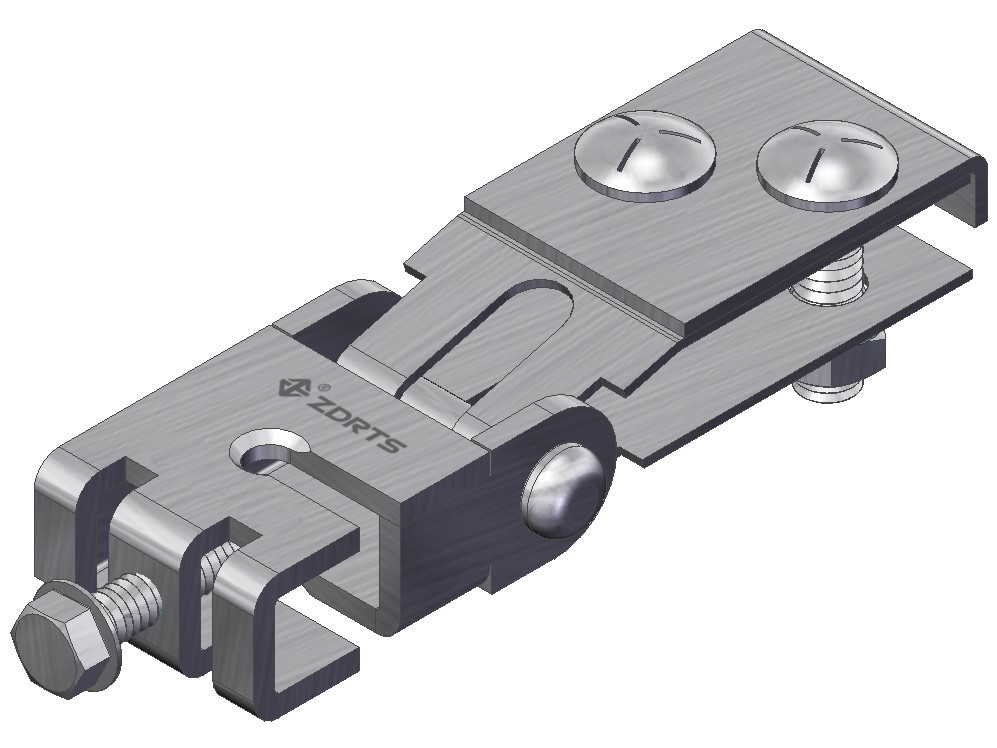

58-通用钢丝抗震连接件

产品特点

正道瑞特斯

成品支架系统解决方案

适用范围
可连接线缆和混凝土结构、钢结构或管束;适用于各种规格的槽钢和管束;可用作轴向支撑和横向支撑的支架连接。
抵抗轴向力
配合其他抗震产品使用,可很好的抵抗轴向力和横向力。
安装方便
轴向旋转调节,可安装到各个角度面;金属安全指示螺帽,当达到要求扭矩时,金属螺帽即刻剪断,代表安装完成;大号开孔设计方便电缆连接;
高效安全
抵消管道晃动和地震影响;采用防松螺母,提供了对振动的阻力;钢丝夹紧板采用预应力设计,高度防松,保证钢丝锁紧安全。
绝对阻力
采用防松螺母,提供了对振动的阻力。
产品型号

正道瑞特斯

成品支架系统解决方案

品号
品名
螺栓规格
线缆直径
MAX设计荷载
mm mm kN
ZD 023210 通用钢丝抗震连接件(ZDC—GW M10/3) 10 3 4.0
ZD 025210 通用钢丝抗震连接件(ZDC—GW M10/5) 10 5 9.0
ZD 026210 通用钢丝抗震连接件(ZDC—GW M10/6) 10 6 14.0
ZD 023212 通用钢丝抗震连接件(ZDC—GW M12/3) 12 3 4.0
ZD 025212 通用钢丝抗震连接件(ZDC—GW M12/5) 12 5 9.0
ZD 026212 通用钢丝抗震连接件(ZDC—GW M12/6) 12 6 14.0
ZD 023216 通用钢丝抗震连接件(ZDC—GW M16/3) 16 3 4.0
ZD 025216 通用钢丝抗震连接件(ZDC—GW M16/5) 16 5 9.0
ZD 026216 通用钢丝抗震连接件(ZDC—GW M16/6) 16 6 14.0
ZD 023220 通用钢丝抗震连接件(ZDC—GW M20/3) 20 3 4.0
ZD 025220 通用钢丝抗震连接件(ZDC—GW M20/5) 20 5 9.0
ZD 026220 通用钢丝抗震连接件(ZDC—GW M20/6) 20 6 14.0
