【长度】：3/ 6 meters
【厚度】：2.5mm

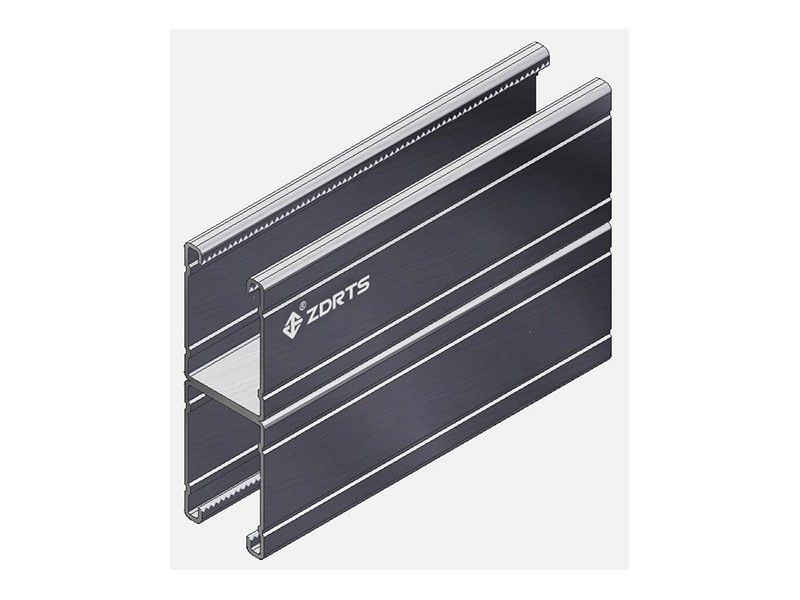

【外形】：124x41mm带棱
【材质】：Q235B/Q345B
规格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018
并使用Min屈服强度Fy为200MPa
所示结果按照均布荷载，两端简支，同时挠度值对应大应力值
|
跨度(mm) |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推荐设计值（KN） |
Q235B | 45.00 | 22.00 | 15.00 | 11.00 | 8.80 | 7.50 | 6.40 | 5.50 | 4.80 | 4.35 | 3.80 |
3.50 |
|
Q345B |
63.00 |
32.00 |
21.00 | 16.00 | 13.00 | 10.50 | 9.00 | 8.00 | 7.25 | 6.50 | 5.85 | 5.30 | |
|
max挠度（mm） |
Q235B |
0.10 | 0.20 | 0.40 | 0.80 | 1.20 | 1.80 | 2.40 | 3.10 | 3.90 | 4.80 | 5.70 | 6.80 |
| Q345B | 0.10 | 0.30 | 0.60 | 1.10 | 1.80 | 2.50 | 3.40 | 4.50 | 5.80 |
7.10 |
8.60 |
10.20 |
|
