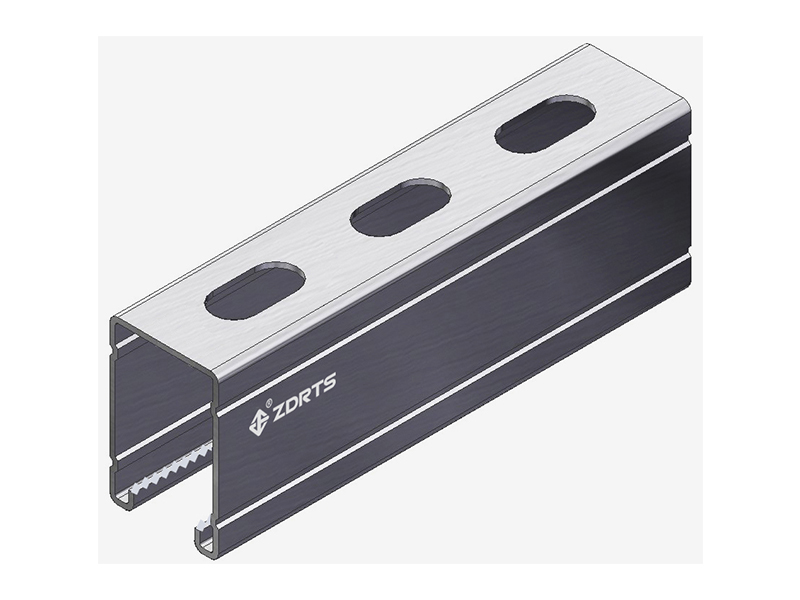

【长度】：3/ 6 meters
【厚度】：2.5mm
【外形】：52x41mm带棱，预留孔
【材质】：Q235B/Q345B
规格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018
并使用Min屈服强度Fy为200MPa
所示结果按照均布荷载，两端简支，同时挠度值对应大应力值
|
跨度(mm) |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推荐设计值（KN） |
Q235B | 10.67 | 5.40 | 3.60 | 2.70 | 2.03 | 1.80 | 1.49 | 1.31 | 1.13 | 0.35 | 0.90 |
0.86 |
|
Q345B |
15.30 |
7.52 |
5.00 | 3.92 | 3.11 | 2.52 | 2.16 | 1.89 | 1.67 | 1.49 | 1.40 | 1.26 | |
|
max挠度（mm） |
Q235B |
0.10 | 0.50 | 1.10 | 2.00 | 2.90 | 4.50 | 5.90 | 7.80 |
9.70 |
12.30 |
14.40 | 17.90 |
| Q345B | 0.20 | 0.70 | 1.50 | 2.90 | 4.50 | 6.30 | 8.60 | 11.20 | 14.20 | 17.40 | 21.90 | 25.90 | |
