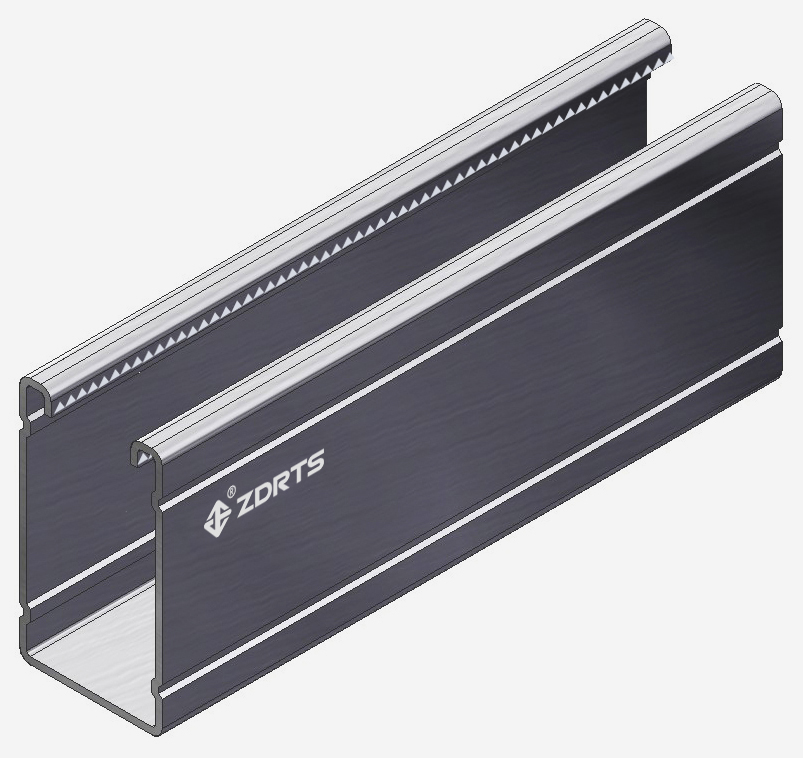

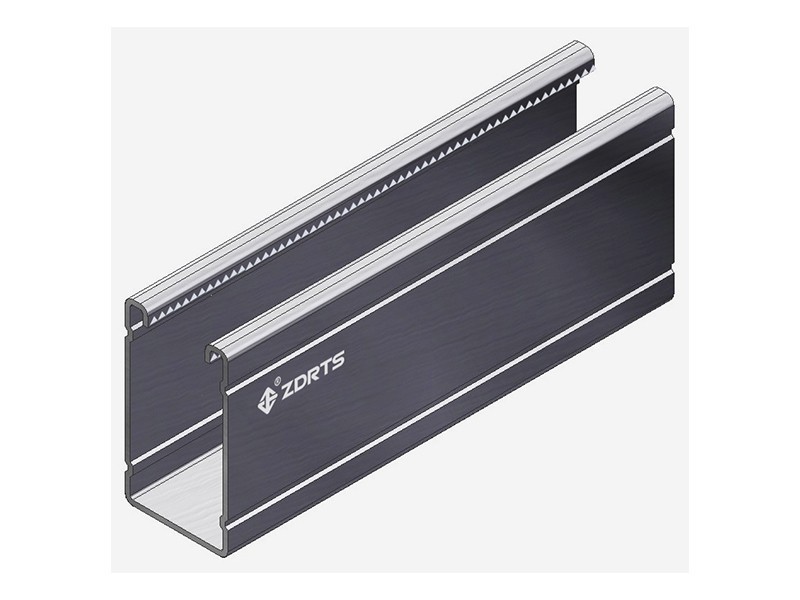

【长度】：3/ 6 meters
【厚度】：2.75mm
【外形】：72x41mm带棱
【材质】：Q235B/Q345B
规格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018
并使用Min屈服强度Fy为200MPa
所示结果按照均布荷载，两端简支，同时挠度值对应大应力值
|
跨度(mm) |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推荐设计值（KN） |
Q235B | 21.00 | 10.5 | 7.00 | 5.00 | 4.20 | 3.50 | 2.90 | 2.50 | 2.20 | 2,00 | 1.85 |
1.65 |
|
Q345B |
29.00 |
15.00 |
9.65 | 7.50 | 5.80 | 4.80 | 4.20 | 3.65 | 3.30 | 2.90 | 2.65 | 2.45 | |
|
max挠度（mm） |
Q235B |
0.10 | 0.30 | 0.80 | 1.30 | 2.20 | 3.20 | 4.20 | 5.50 | 6.90 | 8.60 | 10.70 | 12.50 |
| Q345B | 0.10 | 0.50 | 1.10 | 2.00 | 3.00 | 4.40 | 6.10 | 7.90 | 10.20 | 12.40 | 15.10 | 18.20 | |
