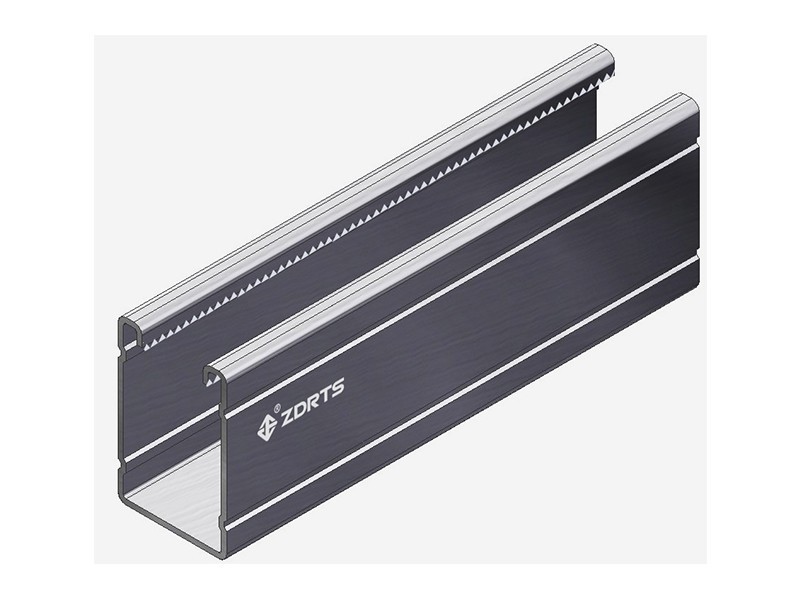

【长度】：3/ 6 meters
【厚度】：2.5mm
【外形】：62x41mm带棱
【材质】：Q235B/Q345B
规格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018
并使用Min屈服强度Fy为200MPa
所示结果按照均布荷载，两端简支，同时挠度值对应大应力值
|
跨度(mm) |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推荐设计值（KN） |
Q235B | 13.96 | 6.75 | 4.68 | 3.42 | 2.75 | 2.25 | 1.94 | 1.67 | 1.53 | 1.35 | 1.22 |
1.08 |
|
Q345B |
19.35 |
10.20 |
6.75 | 4.86 | 3.15 | 3.30 | 2.88 | 2.48 | 2.21 | 1.94 | 1.76 | 1.62 | |
|
max挠度（mm） |
Q235B |
0.10 | 0.40 | 0.90 | 1.60 | 2.50 | 3.60 | 4.90 | 6.40 | 8.40 | 10.20 | 12.40 | 14.40 |
| Q345B | 0.10 | 0.60 | 1.30 | 2.30 | 4.25 | 5.20 | 7.30 | 9.40 | 1.00 | 14.50 | 17.60 | 21.30 | |
