| 品号 |
品名 |
螺杆规格 |
垂直设计载荷 |
剪切力设计载荷 |
45°max垂直震动荷载 |
嵌入深度 |
min边距 |
|||
|
混凝土填充楼板 |
无填充楼板 |
混凝土填充楼板 |
无填充楼板 |
混凝土填充楼板 |
无填充楼板 |
|||||
| mm | kN | kN | kN | kN | kN | kN | mm | m | ||
| ZD 007010 |

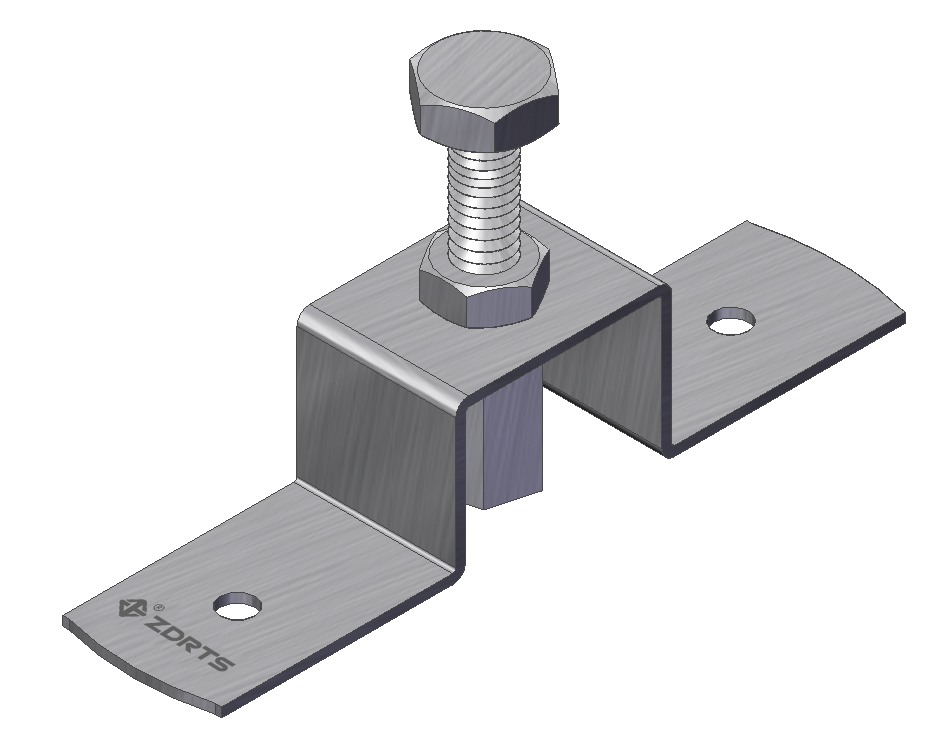

混凝土预埋连接件 ZDI-C M10 |
M10 | 56 | 3.3 | 4.4 | 3.3 | 3.5 | 2.3 | 88.9 | 50.8 |
| ZD 005012 |
混凝土预埋连接件 ZDI-C M12 |
M12 | 10 | 6.2 | 4.4 | 3.3 | 4.4 | 3 | 88.9 | 50.8 |
| ZD 005016 |
混凝土预埋连接件 ZDI-C M16 |
M16 | 3 | 2.1 | 5.7 | 4.3 | 3.1 | 1.2 | 101.6 | 50.8 |
| ZD 005020 |
混凝土预埋连接件 ZDI-C M20 |
M20 | 6 | 3.6 | 5.7 | 4.3 | 4.1 | 2.8 | 101.6 | 63.6 |
| ZD 005024 |
混凝土预埋连接件 ZDI-C M24 |
M24 | 10 | 6.2 | 5.7 | 4.3 | 5.2 | 3.6 | 101.6 | 152.4 |
|
品名 |
螺杆规格 |
45°max水平设计荷载 |
嵌入深度 |
min边距 |
重量 |
| Mm | kN | mm | mm | g | |
| 混凝土预埋连接件 ZDI-C M10 | 10 | 3.5 | 89 | 51 | 170 |
| 混凝土预埋连接件 ZDI-C M12 | 12 | 3.5 | 89 | 51 | 250 |
| 混凝土预埋连接件 ZDI-C M12 | 12 | 3.6 | 102 | 51 | 250 |
| 混凝土预埋连接件 ZDI-C M16 | 16 | 4.4 | 102 | 51 | 370 |
| 混凝土预埋连接件 ZDI-C M16 | 16 | 5.7 | 127 | 51 | 370 |
| 混凝土预埋连接件 ZDI-C M20 | 20 | 4.6 | 102 | 51 | 520 |
| 混凝土预埋连接件 ZDI-C M20 | 20 | 6.3 | 152 | 51 | 520 |
| 混凝土预埋连接件 ZDI-C M24 | 24 | 4.8 | 102 | 51 | 590 |
| 混凝土预埋连接件 ZDI-C M24 | 24 | 6.3 | 178 | 51 | 590 |
