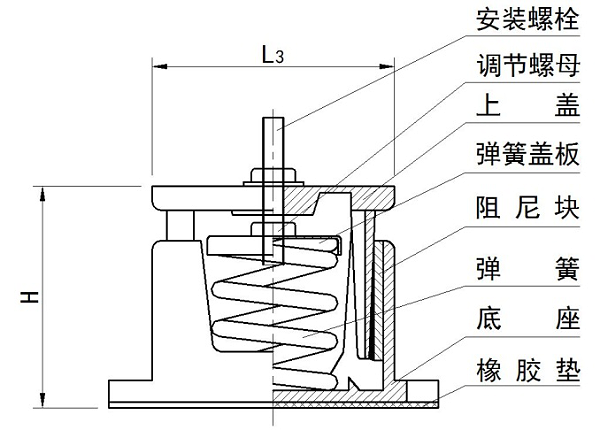

ZDN 型限位式弹簧隔振器上下壳体采用优质铸件材料浇制而成，具有防水防锈作用。底座两侧设有园弧限位档板，防止设备横向移位，并具有抗震功能，园弧凹槽处安装像胶嵌条，具有较大的阻尼特性。该产品特别适用于空调机组、冷水机组、风机、水泵等机械设备的振动隔离和噪声控制。
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案

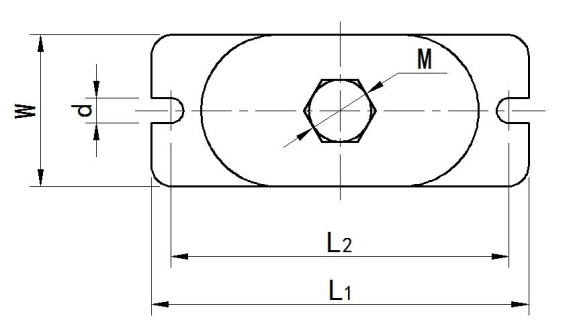

| 型号 | 荷载（kg） | 静挠度（mm） | 竖向刚度(kg/cm) | 自振频率(Hz) | 荷载外形尺寸 | ||||||||
| 预压 | 额定 | max | H | W | L1 | L2 | L3 | M | D | ||||
| ZDN-50 | 25 | 50 | 75 | 50 | 10 | 2.2 | 110 | 64 | 144 | 126 | 100 | M10 | Ø10 |
| ZDN-100 | 50 | 100 | 150 | 50 | 20 | 2.2 | |||||||
| ZDN-150 | 75 | 150 | 225 | 50 | 30 | 2.2 | 150 | 85 | 208 | 180 | 150 | M12 | Ø12 |
| ZDN-200 | 100 | 200 | 300 | 50 | 40 | 2.2 | |||||||
| ZDN-300 | 150 | 300 | 375 | 50 | 60 | 2.2 | 190 | 105 | 241 | 208 | 170 | M16 | Ø12 |
| ZDN-500 | 250 | 500 | 750 | 50 | 100 | 2.2 | |||||||
