ZDM型限位式弹簧隔振器

产品展示

正道瑞特斯

成品抗震支架系统解决方案

ZDS型弹簧隔振器

产品概述

正道瑞特斯

成品抗震支架系统解决方案

ZDM 型限位式弹簧隔振器上下壳体采用优质铸件材料浇制而成，底座四角设有限位装置，防止设备横向移位，并具有抗震功能。隔振器两端用连接拉杆使减振器产生预应力，具有较强的稳定性能。隔振器四角安装橡胶嵌条，具有较大的阻尼特性。该产品特别适用于空调机组、冷水机组、冷却塔、风机、水泵等机械设备的振动隔离和噪声控制。

示意图

正道瑞特斯

成品抗震支架系统解决方案

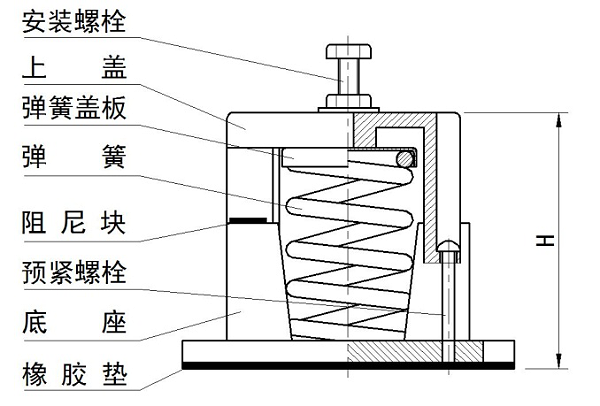

ZDM 型限位式弹簧隔振器示意图1

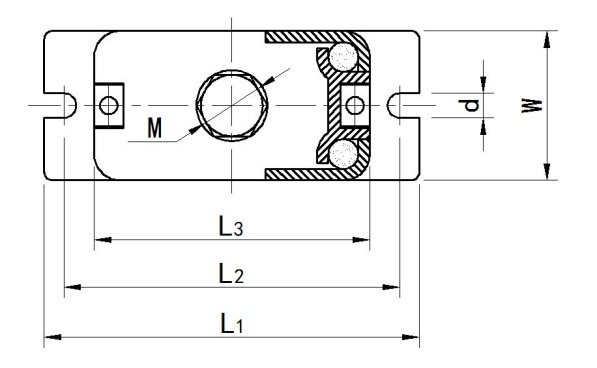

ZDM 型限位式弹簧隔振器示意图2

型号代义

正道瑞特斯

成品抗震支架系统解决方案

ZDM 型限位式弹簧隔振器型号代义

技术参数及外形尺寸

正道瑞特斯

成品抗震支架系统解决方案

型号	荷载（kg）			静挠度（mm）	竖向刚度(kg/cm)	自振频率(Hz)	荷载外形尺寸
型号	预压	额定	max	静挠度（mm）	竖向刚度(kg/cm)	自振频率(Hz)	H	W	L1	L2	L3	M	D
ZDM-50	25	50	75	50	10	2.2	175	115	250	215	185	M16	Ø14
ZDM-100	50	100	150	50	20	2.2
ZDM-150	75	150	225	50	30	2.2
ZDM-200	100	200	300	50	40	2.2
ZDM-300	150	300	375	50	60	2.2
ZDM-500	250	500	750	50	100	2.2
ZDM-600	300	600	900	50	120	2.2
ZDM-700	350	700	1050	50	150	2.2
ZDM-1000	500	1000	1500	50	200	2.2
ZDM-1300	650	1300	1950	50	200	2.2
