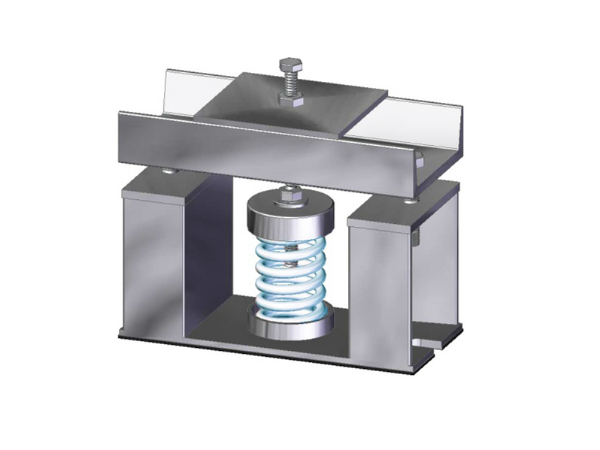

ZDK型可调式弹簧隔振器

产品展示

正道瑞特斯

成品抗震支架系统解决方案

ZDS型弹簧隔振器

产品概述

正道瑞特斯

成品抗震支架系统解决方案

ZDK型可调式弹簧隔振器剩下课题采用优质槽钢与钢板焊接而成，为敞开式结构形式。隔振器可通过调节螺母和螺栓对高度尺寸进行调整，达到各隔振器高度尺寸水平一致，保证隔振器受载时载荷量一致。

ZDK型可调式弹簧隔振器静挠度分为两种，可满足不同设备和低转速设备的防振降噪，特别适用于各类水泵、风机、热泵机组、风管水管等高、低频的振动隔离。

示意图

正道瑞特斯

成品抗震支架系统解决方案

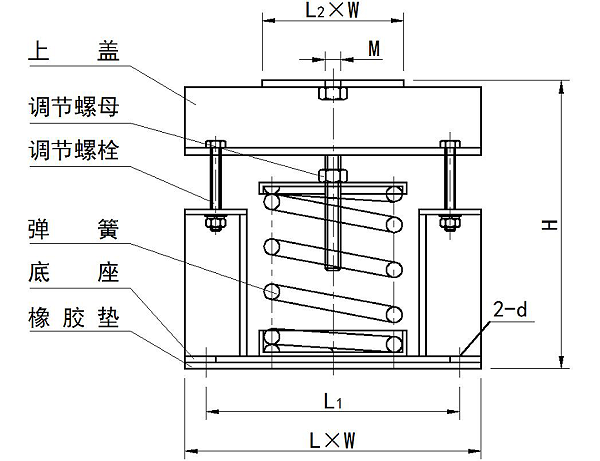

ZDK 型可调式弹簧隔振器示意图1

型号代义

正道瑞特斯

成品抗震支架系统解决方案

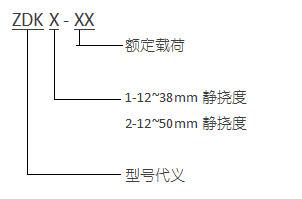

ZDK 型可调式弹簧隔振器型号代义

技术参数及外形尺寸

正道瑞特斯

成品抗震支架系统解决方案

型号	荷载			25mm经挠度	50mm经挠度	外形尺寸
型号	预压	额定	max	刚度（kg/cm）	刚度（kg/cm）	H	W	L1	L2	W	M	D
ZDK-30	15	30	45	12	9	160	200	170	100	80	M10	Ø12
ZDK-50	25	50	75	20	15
ZDK-100	50	100	150	40	30
ZDK-150	75	150	225	60	45
ZDK-200	100	200	300	80	60	210	220	190	120	100	M12	Ø14
ZDK-300	150	300	450	120	90
ZDK-400	200	400	600	160	120
ZDK-500	250	500	750	200	150
ZDK-600	300	600	900	240	180	250	250	210	150	120	M16	Ø14
ZDK-750	375	750	1125	300	225
ZDK-1000	500	1000	1500	400	300
ZDK-1200	600	1200	1800	480	360	250	350	310	150	120	M16	Ø18
ZDK-1500	750	1500	2250	600	450
ZDK-2000	1000	2000	3000	800	600
