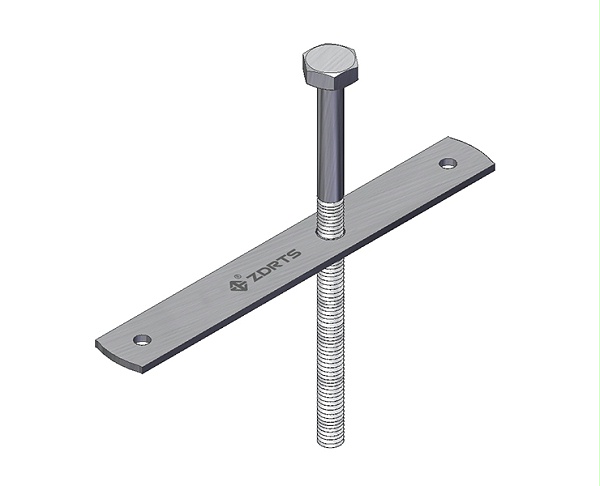

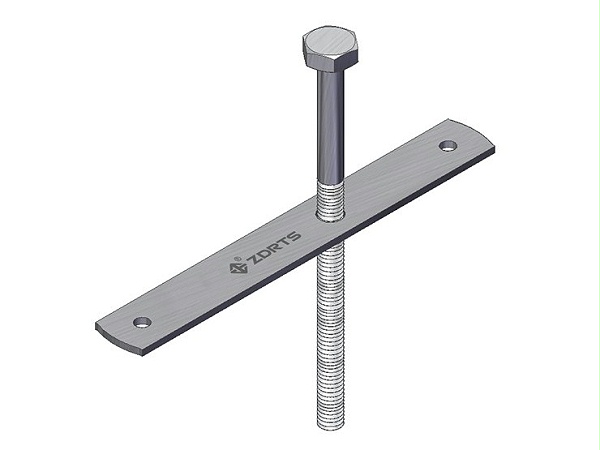

产品展示正道瑞特斯成品支架系统解决方案产品特点正道瑞特斯成品支架系统解决方案适用环境适用于混凝土结构上抗震支架的安装；安装环境预置于混凝土结构中，螺杆预先埋入混凝土结构；产品优势8.8级尖头螺栓提高螺杆抗形变力；定长预埋设计，避免错误安装；产品型号正道瑞特斯成品支架系统解决方案品号品名螺杆规格max管道规......
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
| 品号 | 品名 | 螺杆规格 | max管道规格 | max支架间距 | max推荐设计荷载 |
45。max水平设计荷载 |
min锚栓预埋深度 | 重量 |
| ZD 005010 |
压型钢板预埋连接件 ZDI-D M10 |
10 | 100 | 4 | 3 | 1.5 | 67 | 300 |
|
ZD 005012 |
压型钢板预埋连接件 ZDI-D M12 |
12 | 200 | 4 | 6 | 1.75 | 67 | 310 |
|
ZD 005016 |
压型钢板预埋连接件 ZDI-D M16 |
16 | - | - | 9 | 1.75 | 67 | 320 |
|
ZD 005020 |
压型钢板预埋连接件 ZDI-D M20 |
20 | - | - | 14 | 1.75 | 67 | 970 |
|
ZD 005024 |
压型钢板预埋连接件 ZDI-D M24 |
24 | - | - | 14 | 1.75 | 67 | 980 |
