XB-PZ2000/悬臂支架

材料规格

【组成构件】：PZ2000

【孔洞尺寸】：14mm

【孔洞间距】：20.5mm距端部外边缘

规格可以按照需求定制

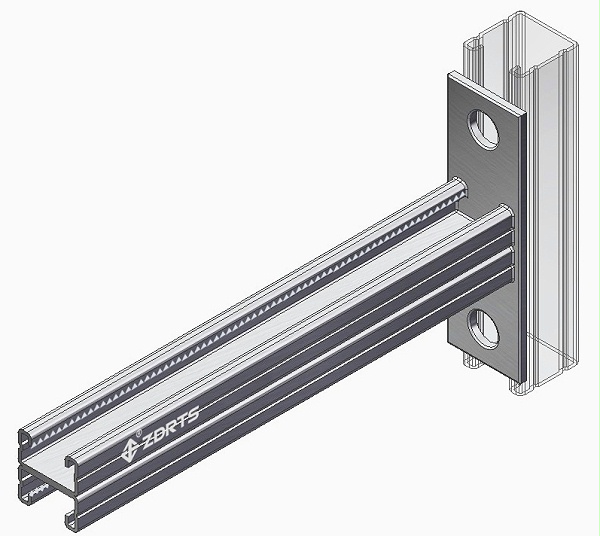

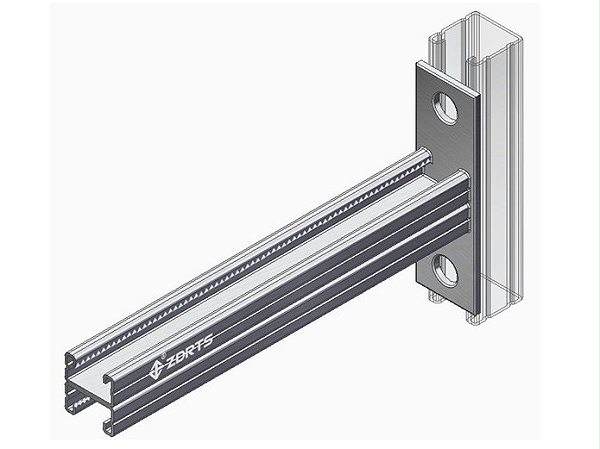

产品展示

正道瑞特斯

成品支架系统解决方案

34-XB-PZ2000

产品特点

正道瑞特斯

成品支架系统解决方案

结构功能

提供150mm至900mm支撑悬臂支架，使用PZ4000 41x41mm支架组合而成

应用范围

该悬臂支架广泛用于各种支撑系统

表面处理

镀锌板、热浸锌、可定制

安装简易

安装简易，外观美观

遵循规范

统一标准《碳素结构钢》GB/T 700；冷弯薄壁型钢结构技术规范GB50018

技术参数

正道瑞特斯

成品支架系统解决方案

所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018

并使用Min屈服强度Fy为200MPa

所示结果按照均布荷载，两端简支，同时挠度值对应大应力值

跨度		XB-P4000-150	XB-P4000-300	XB-P4000-450	XB-P4000-600	XB-P4000-750	XB-P4000-900	XB-P4000-1000
长度（mm)		150	300	450	600	750	900	1000
推荐设计值（kN)	Q235B	2.35	1.15	0.76	0.58	0.45	0.36	0.33
推荐设计值（kN)	Q345B	3.30	1.60	1.10	0.82	0.65	0.55	0.48
