【长度】：3/ 6 meters
【厚度】：2.5mm

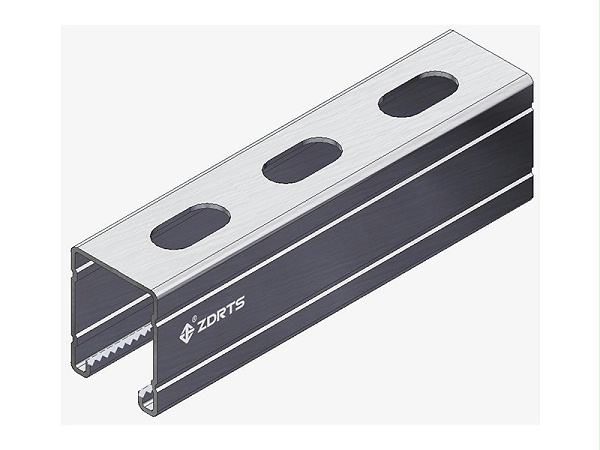

【外形】：41x41mm带棱，预留孔
【材质】：Q235B/Q345B
规格可以按照需求定制
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018
并使用Min屈服强度Fy为200MPa
所示结果按照均布荷载，两端简支，同时挠度值对应大应力值
|
跨度(mm) |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推荐设计值（KN） |
Q235B | 7.65 | 3.78 | 2.57 | 1.90 | 1.49 | 1.26 | 1.08 | 0.95 | 0.81 | 0.72 | 0.68 |
0.60 |
|
Q345B |
11.16 |
5.63 |
3.60 | 2.79 | 2.21 | 1.80 | 1.58 | 1.35 | 1.22 | 1.08 | 0.95 | 0.90 | |
|
max挠度（mm） |
Q235B |
0.20 | 0.60 | 1.40 | 2.50 | 3.80 | 5.60 | 7.70 | 10.20 |
12.50 |
15.50 |
19.50 | 22.30 |
| Q345B | 0.20 | 0.90 | 2.00 | 3.60 | 5.60 | 8.00 | 11.20 | 14.40 | 18.50 | 22.80 | 26.80 | 33.30 | |
