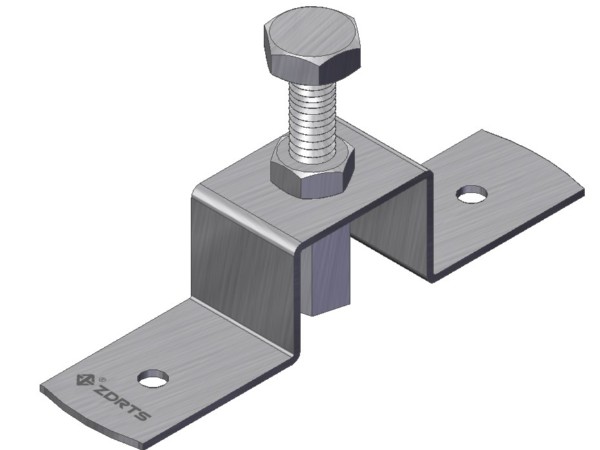

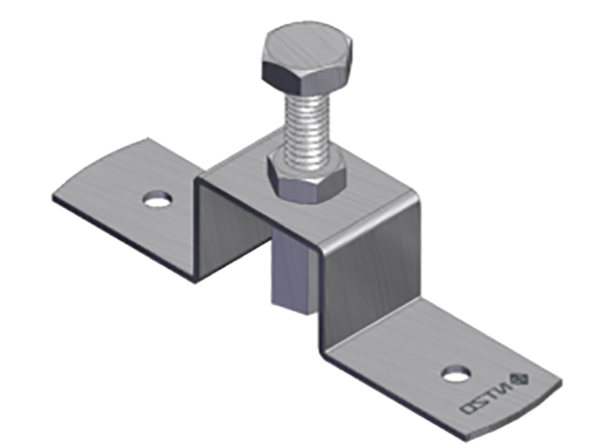

混凝土预埋连接件

产品展示

正道金属

成品支架系统专家

混凝土预埋连接件

产品特点

正道金属

成品支架系统解决方案

适用环境

适用于混凝土结构上抗震支架的安装；

安装环境

预置于混凝土结构中，螺杆预先埋入混凝土结构；

独特设计

8.8级尖头螺栓提高螺杆抗形变力；马鞍形加强型设计，提高抗压能力；

稳定连接

预留安装孔，实现与浇筑模板的稳固可靠连接；

安装要点

防漏螺母防止混凝土渗漏至连接螺母，便于后期顺利安装。

产品型号

正道金属

成品支架系统解决方案

品号	品名	螺杆规格	垂直设计载荷		剪切力设计载荷		45°max垂直震动荷载		嵌入深度	min边距
			垂直设计载荷		剪切力设计载荷		45°max垂直震动荷载
			混凝土填充楼板	无填充楼板	混凝土填充楼板	无填充楼板	混凝土填充楼板	无填充楼板
			混凝土填充楼板	无填充楼板	混凝土填充楼板	无填充楼板	混凝土填充楼板	无填充楼板
		mm	kN	kN	kN	kN	kN	kN	mm	m
ZD 007010	混凝土预埋连接件 ZDI-C M10	M10	56	3.3	4.4	3.3	3.5	2.3	88.9	50.8
ZD 005012	混凝土预埋连接件 ZDI-C M12	M12	10	6.2	4.4	3.3	4.4	3	88.9	50.8
ZD 005016	混凝土预埋连接件 ZDI-C M16	M16	3	2.1	5.7	4.3	3.1	1.2	101.6	50.8
ZD 005020	混凝土预埋连接件 ZDI-C M20	M20	6	3.6	5.7	4.3	4.1	2.8	101.6	63.6
ZD 005024	混凝土预埋连接件 ZDI-C M24	M24	10	6.2	5.7	4.3	5.2	3.6	101.6	152.4

品号	品名	螺杆规格	45°max水平设计荷载	嵌入深度	min边距	重量
		螺杆规格	45°max水平设计荷载	嵌入深度	min边距	重量
		Mm	kN	mm	mm	g
ZD 007010	混凝土预埋连接件 ZDI-C M10	10	3.5	89	51	170
ZD 007112	混凝土预埋连接件 ZDI-C M12	12	3.5	89	51	250
ZD 007112	混凝土预埋连接件 ZDI-C M12	12	3.6	102	51	250
ZD 007116	混凝土预埋连接件 ZDI-C M16	16	4.4	102	51	370
ZD 007116	混凝土预埋连接件 ZDI-C M16	16	5.7	127	51	370
ZD 007120	混凝土预埋连接件 ZDI-C M20	20	4.6	102	51	520
ZD 007120	混凝土预埋连接件 ZDI-C M20	20	6.3	152	51	520
ZD 007124	混凝土预埋连接件 ZDI-C M24	24	4.8	102	51	590
ZD 007124	混凝土预埋连接件 ZDI-C M24	24	6.3	178	51	590
