| 品号 | 品名 | 螺栓规格 | max螺杆长度 | max安装间隙 |
| mm | mm | |||

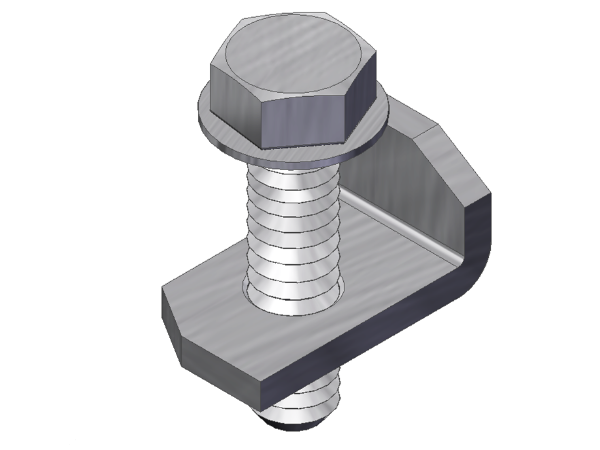

| ZD 006010 | 吊杆锁紧件 ZDA-L M10 | M10 | 500 | 300 |
|
ZD 006012 |
吊杆锁紧件 ZDA-L M12 |
M12 | 600 | 450 |
|
ZD 006016 |
吊杆锁紧件 ZDA-L M16 |
M16 | 800 | 600 |
|
ZD 006020 |
吊杆锁紧件 ZDA-L M20 |
M20 | 950 | 700 |
|
ZD 006024 |
吊杆锁紧件 ZDA-L M22 |
M22 | 1000 | 800 |
|
ZD 006026 |
吊杆锁紧件 ZDA-L M26 |
M26 | 1200 | 900 |
| 品号 | 品名 | 管道规格 | 重量 | |
| D(‘’) | mm | g | ||
| ZD 001025 | 抗震管束限位件 ZDS-S 025 M10 | 1 | 25 | 14 |
| ZD 001032 |
抗震管束限位件 ZDS-S 032 M10 |
1.25 | 32 | 18 |
| ZD 001040 |
抗震管束限位件 ZDS-S 040 M10 |
1.5 | 40 | 22 |
|
ZD 001050 |
抗震管束限位件 ZDS-S 050 M10 |
2 | 50 | 42 |
|
ZD 001065 |
抗震管束限位件 ZDS-S 065 M10 |
2.5 | 65 | 52 |
|
ZD 001075 |
抗震管束限位件 ZDS-S 075 M10 |
3 | 75 | 68 |
|
ZD 001090 |
抗震管束限位件 ZDS-S 090 M10 |
3.5 | 90 | 72 |
|
ZD 001100 |
抗震管束限位件 ZDS-S 0100 M12 |
4 | 100 | 81 |
|
ZD 001125 |
抗震管束限位件 ZDS-S 0125 M12 |
5 | 125 | 124 |
|
ZD 001150 |
抗震管束限位件 ZDS-S 0150 M12 |
6 | 150 | 147 |
|
ZD 001200 |
抗震管束限位件 ZDS-S 0200 M12 |
8 | 200 | 192 |
|
ZD 001250 |
抗震管束限位件 ZDS-S 0250 M12 |
10 | 250 | 329 |
|
ZD 001300 |
抗震管束限位件 ZDS-S 0300 M12 |
12 | 300 | 391 |
|
ZD 001350 |
抗震管束限位件 ZDS-S 0350 M12 |
14 | 350 | 715 |
|
ZD 001400 |
抗震管束限位件 ZDS-S 0400 M12 |
16 | 400 | 833 |
|
ZD 001450 |
抗震管束限位件 ZDS-S 0450 M12 |
18 | 450 | 1019 |
|
ZD 001500 |
抗震管束限位件 ZDS-S 0500 M12 |
20 | 500 | 1152 |
