什么是管道支架以及固定支架的间距要求

作者: 编辑: 来源: 发布日期: 2017.09.11
信息摘要:
管道支架在大部分建筑工程中都有应用。南通正道公司的小编给大家整理了一些资料,方便大家更多的认识管道支架以及它们的固定间距原则。

管道支架在大部分建筑工程中都有应用。南通正道公司的小编给大家整理了一些资料,方便大家更多的认识管道支架以及它们的固定间距原则。

管道支架在任何有管道敷设的地方都会用到,又被称作管道支座、管部等。它作为管道的支撑结构,根据管道的运转性能和布置要求,管架分成固定和活动两种。设置固定点的地方成为固定支架,这种管架与管道支架不能发生相对位移,而且,固定管架受力后的变形与管道补偿器的变形值相比,应当很小,因为管架要具有足够的刚度。设置中间支撑的地方采用活动管架,管道与管架之间允许产生相对位移,不约束管道的热变形。

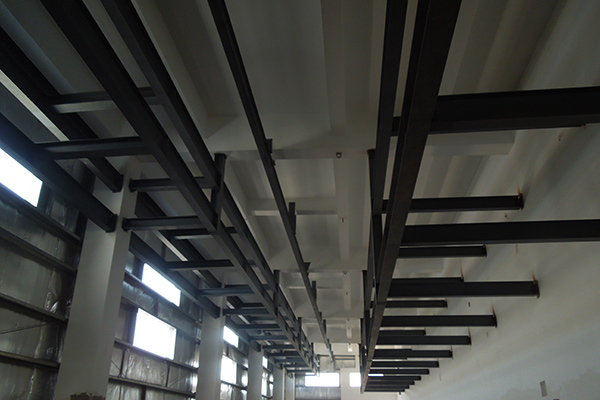

管道支架

1、一般管道固定支架间距的确定原则:
a、管道固定支架是用来承受管道因热胀冷缩时所产生的推力,为此,支架和基础需坚固,以承受推力的作用;
b、固定支架间距的大小直接影响管网的经济性,因此,要求固定支架布置合理,使固定支架允许间距加大以减少管架数量。

2、固定支架间距须满足的条件:
a、管道的热伸长量不得超过补偿器的允许补偿量;
b、管段因热膨胀产生的推力不得超过固定支架所能承受的允许推力值;c、不宜使管道产生纵向弯曲。

3、热力管道直管段允许不装补偿器的尽可能长的长度。
